Duidelijker voorschriften. Zekerder installeren.

Het nieuwe beugelen

Goed beugelen is geen detail. Het is een basisvoorwaarde voor een veilige en goed functionerende rookgasafvoer. Rogafa zet correct beugelen daarom nadrukkelijk neer als een van de belangrijkste onderdelen van de basisvoorschriften

Samen maken we systemen veilig en werkend

Waarom het nieuwe beugelen ertoe doet

Een rookgasafvoersysteem moet veilig werken en dat ook blijven doen. Daarom heeft Rogafa gezamenlijke basisvoorschriften opgesteld: één duidelijke lijn voor een correcte installatie. De bijbehorende checklists helpen je snel te controleren of je montage aan die basis voldoet.

In die voorschriften krijgt beugelen nadrukkelijk aandacht. Logisch: goed beugelen houdt verbindingen op hun plek en helpt voorkomen dat onderdelen gaan werken of onder spanning komen te staan. Naast beugelen benoemt Rogafa ook vaste aandachtspunten zoals afschot naar het toestel en het maken van gasdichte verbindingen.

Download de checklist

Het nieuwe beugelen

Algemene richtlijnen voor veilig beugelen

Een rookgasafvoersysteem monteer je als één geheel. Beugelen hoort daar standaard bij: je fixeert onderdelen zodat verbindingen niet gaan werken en het systeem spanningsvrij blijft. Hieronder staan de basisregels uit het ROGAFA‑beugelvoorschrift, compact voor op de werkvloer.

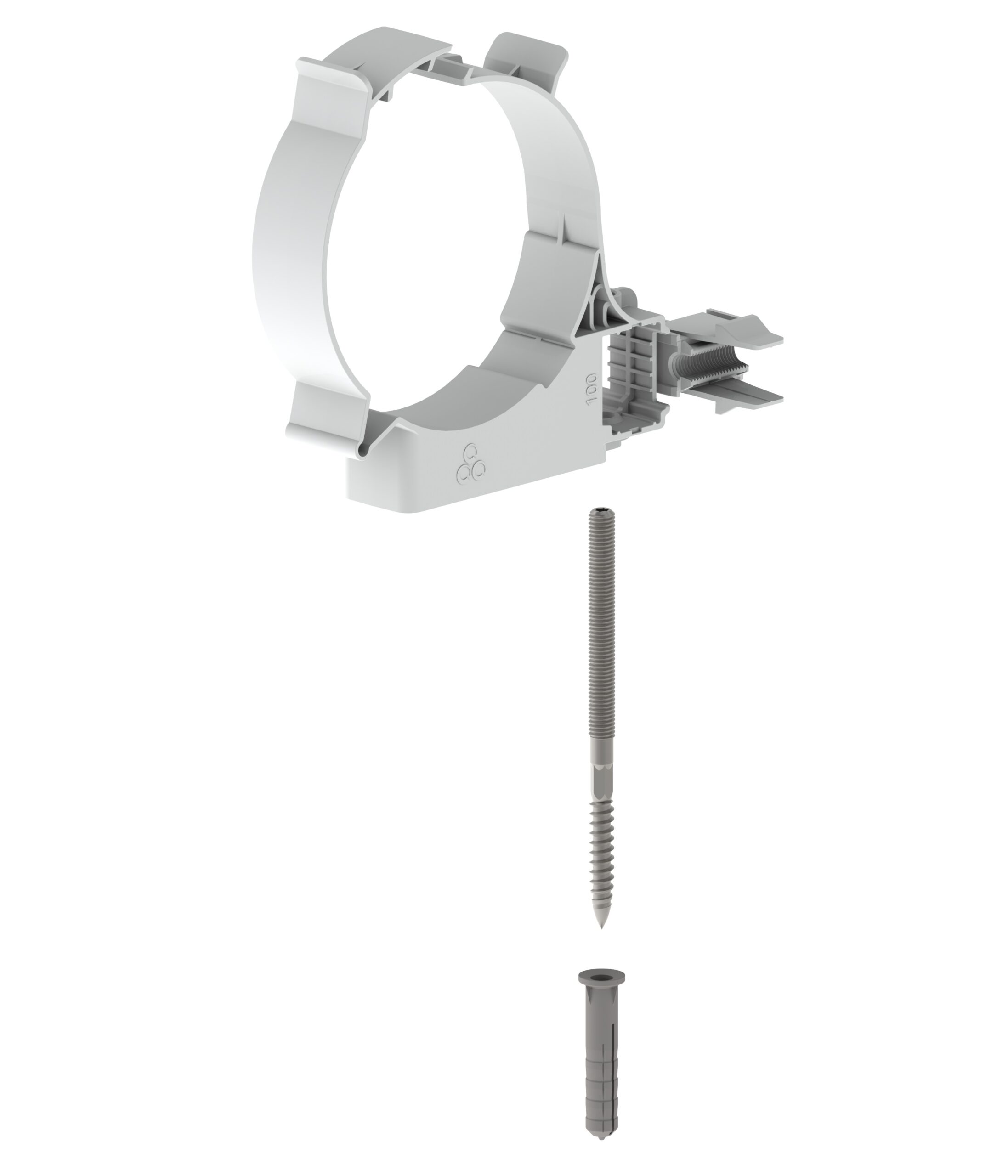

1) Werk met de juiste beugel en bevestiging

Gebruik uitsluitend de voorgeschreven beugels en bevestig deze deugdelijk aan het gebouw met passende bevestigingsmiddelen.
Is de afstand tot het gebouw groter? Gebruik een verlengset volgens voorschrift; met draadstangen: houd ze zo kort mogelijk

2) Fixeer op de juiste plek

Beugel fixerend op of nabij de mof: elke bocht en (waar van toepassing) verlengbuis krijgt een beugel op de mof.
Uitzondering bij korte toestelaansluiting: zijn de verlengbuizen vóór én na de eerste bocht korter dan 0,25 m, plaats dan de beugel op het 2e element na de eerste bocht.

3) Houd de afstanden aan (maxima)

Horizontaal / schuin: maximale beugelafstand 1 m. Is de afstand tussen fixerende beugels op moffen groter dan 1 m? Plaats dan een niet‑fixerende beugel ertussen (schuiven moet mogelijk blijven) en verdeel de afstand gelijkmatig.
Verticaal: maximale beugelafstand 2 m en verdeel de lengtes gelijkmatig.

4) Denk aan de “eindpunten”

Beugel altijd het laatste element van de aansluitleiding vóór de doorvoer/schacht. Is dat laatste element een bocht, dan kan ook het voorliggende element worden gebeugeld.
Elk systeem bevat minimaal één beugel en de eerste beugel plaats je op maximaal 0,5 m vanaf het toestel.
